强度和韧性的“倒置关系”是材料研究领域长期存在的难题。大量的实验表明，随着金属材料内部晶粒尺寸的降低，在强度获得提升的同时，韧性将大打折扣。目前，广泛采用的高强材料韧化策略有：（1）改变组分，通过引入和调整材料的多种主要元素，同时激活多种塑性变形机制，高熵合金材料就是采用这种思路；（2）改变微结构，在材料内部引入一种或多种梯度分布的微结构，避免由于特征长度突变带来的性能突变，有效克服金属材料强度和韧性的失配问题，这种材料被称为梯度纳米结构材料。

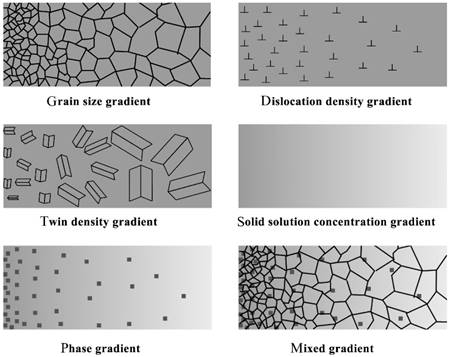

图1 梯度结构金属材料的类型（摘自：李毅，梯度结构金属材料研究进展，中国材料进展，2016, 35: 658-665）
人工制备的梯度纳米金属结构主要包括以下几种：梯度晶粒，梯度位错，梯度孪晶，梯度固溶物，梯度相，以及包含两种以上的梯度混合结构。在已经发展成熟的金属材料内部引入梯度纳米结构，可以进一步提高其强韧性匹配能力。例如，通过表面研磨处理（SMAT）在孪晶诱发塑性（TWIP）钢表面引入大量的塑性变形，使其表面晶粒细化，随着深度的增加，晶粒细化的程度逐渐降低，同时塑性变形也会导致位错演化和孪晶的产生，因此在TWIP钢内部形成了包含梯度晶粒，梯度位错和梯度孪晶的梯度混合结构。这种梯度纳米结构TWIP钢的强度可以提升50%，断裂应变仅从60%下降到52%，具有更高的强韧性匹配能力。目前，关于梯度纳米结构TWIP钢的研究集中于实验，反映物理机制的本构模型研究还鲜见报道。
西南交通大学力学与工程学院张旭教授与德国马普钢铁所、中国钢铁研究总院等机构开展合作，指导博士生陆晓翀发展出考虑位错滑移和变形孪晶等物理机制的微结构尺寸相关晶体塑性本构模型。依托DAMASK平台将该模型移植有限元，并对梯度纳米结构TWIP钢的单轴拉伸变形行为展开模拟，揭示了其微结构演化与宏观性能之间的关系，量化了不同梯度结构对材料强韧性的贡献。相关研究工作已在金属材料与固体力学交叉领域顶级期刊《International Journal of Plasticity》上在线发表，论文题目为Crystal plasticity finite element analysis of gradient nanostructured TWIP steel。
论文链接：
https://doi.org/10.1016/j.ijplas.2020.102703

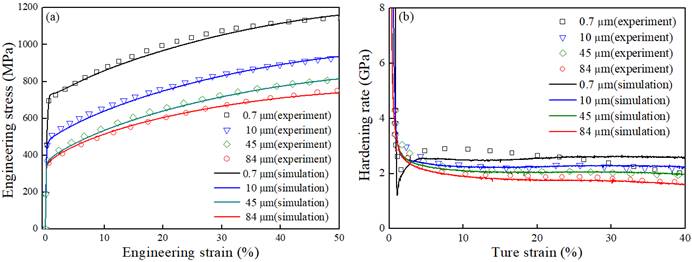

作者首先使用不同晶粒尺寸Fe-15Mn-2Al-2Si-0.7C (wt.%) TWIP钢的单拉实验数据验证该模型的合理性，结果表明该模型对不同尺寸下的应力应变响应和应变强化行为都可以较好地描述，特别是细晶TWIP钢硬化率曲线中的up-turn效应。通过对内变量演化的分析及对比性模拟，作者发现这种up-turn效应源自于细晶中显著的背应力。
图2 对比不同晶粒尺寸TWIP钢的单拉实验和模拟结果

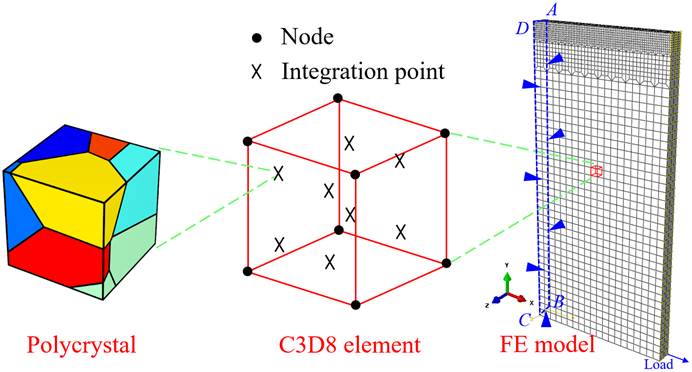

由于梯度纳米结构TWIP钢的微结构十分复杂，晶粒数目众多，通过采用三维均匀化方法，建立了宏观试样尺寸的有限元模型。通过对每层单元赋予不同的晶粒尺寸，初始位错密度和孪晶体积分数，离散地描述材料内部微结构的梯度分布，并通过梯度网格划分方法进一步减少单元数目。对于材料表层微结构变化剧烈的区域，采用密度较高的网格，以保证更加精确地描述微结构的梯度变化。
图3三维均匀化方法示意图

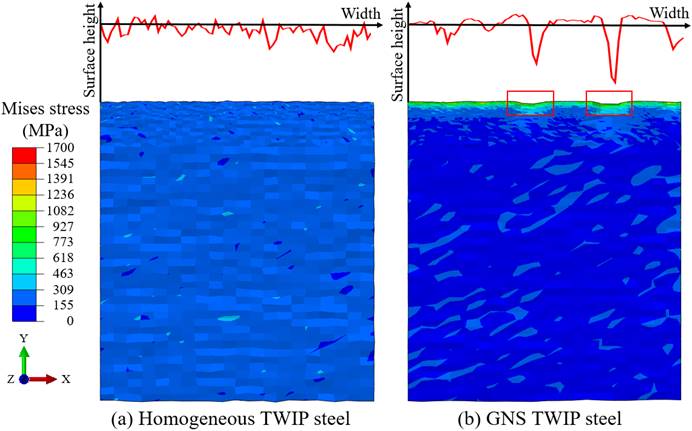

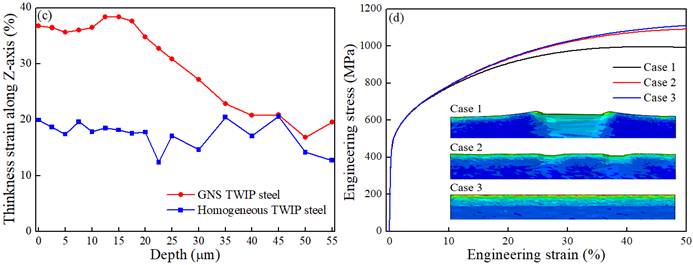

作者利用发展的晶体塑性模型，对均匀和梯度纳米结构的Fe-10Mn-0.5C-3Ni (wt.%) TWIP钢的单拉变形行为进行模拟。结果表明，在合理描述均匀结构TWIP钢应力-应变响应的基础上，通过引入微结构的梯度分布，无需修改任何参数就可以较好地描述梯度纳米结构TWIP钢的单拉力学行为。通过对比变形云图，作者发现均匀和梯度纳米结构TWIP钢的表面都会变的粗糙不平，但梯度纳米结构的表面粗糙度更加明显，产生的应变局域化形成了两个凹陷区，且凹陷区在垂直于平面方向也会发生收缩。随着深度的增加，收缩程度逐渐降低。通过对比性模拟，作者发现表面凹陷区的出现就是梯度纳米结构TWIP钢韧性略微下降的原因。而应变局域化的产生与表面纳米层晶粒的应变强化能力有关，提高表面纳米晶的硬化能力，就可以抑制表面凹陷区的出现和韧性的下降。此外，作者通过分析不同层位错密度的演化，进一步证实了上述观点。作者还通过对比性模拟量化了不同梯度结构对材料强韧性的贡献。结果表明：强度的提升源于梯度位错结构，梯度晶粒和梯度孪晶结构有助于保持材料的应变强化能力。
图4 均匀结构和梯度纳米结构TWIP钢的模拟结果对比分析
该研究在国家自然科学基金（No. 11672251，No.11872321）和西南交通大学博士生创新基金（2019）的资助下完成，也是对之前相关研究工作的延续和深入（International Journal of Plasticity. 113 (2019) 52–73，ESI高被引）。 2019年以来，张旭教授带领的“多尺度材料力学”研究组已在《Journal of the Mechanics and Physics of Solids》、《International Journal of Plasticity》、《Acta Materialia》等固体力学与金属材料领域重要TOP期刊上正式发表多篇论文。
（作者：陆晓翀）
